Kupfertabletten bieten einen einfachen Weg zur präzisen Legierung bei Aluminiumschmelzvorgängen

Bei der Herstellung von Aluminiumlegierungen ist die Zugabe von Legierungselementen in kontrollierter und konsistenter Form von entscheidender Bedeutung, um die Zielchemie zu erreichen und gleichzeitig Abfall und betriebliche Schwankungen zu minimieren. Kupfertabletten – kleine, komprimierte oder vorabgewogene Einheiten aus hochreinem Kupfer – sind zu einem weit verbreiteten Ausgangsmaterial für die Kupferzugabe bei Aluminiumschmelz- und -gussvorgängen geworden. In diesem Artikel werden die Vorteile, Herstellungsansätze, Anwendungsmethoden und Qualitätsaspekte im Zusammenhang mit Kupfertabletten im Aluminiumlegierungsprozess untersucht.

Die Rolle von Kupfer in Aluminiumlegierungen

Kupfer ist eines der bedeutendsten Legierungselemente in der Aluminiummetallurgie. Es verbessert die mechanische Festigkeit, Bearbeitbarkeit und Kriechfestigkeit und ermöglicht die Ausscheidungshärtung durch die Bildung von Al₂Cu (Theta-Phase) und verwandten intermetallischen Phasen.

Was sind Kupfertabletten?

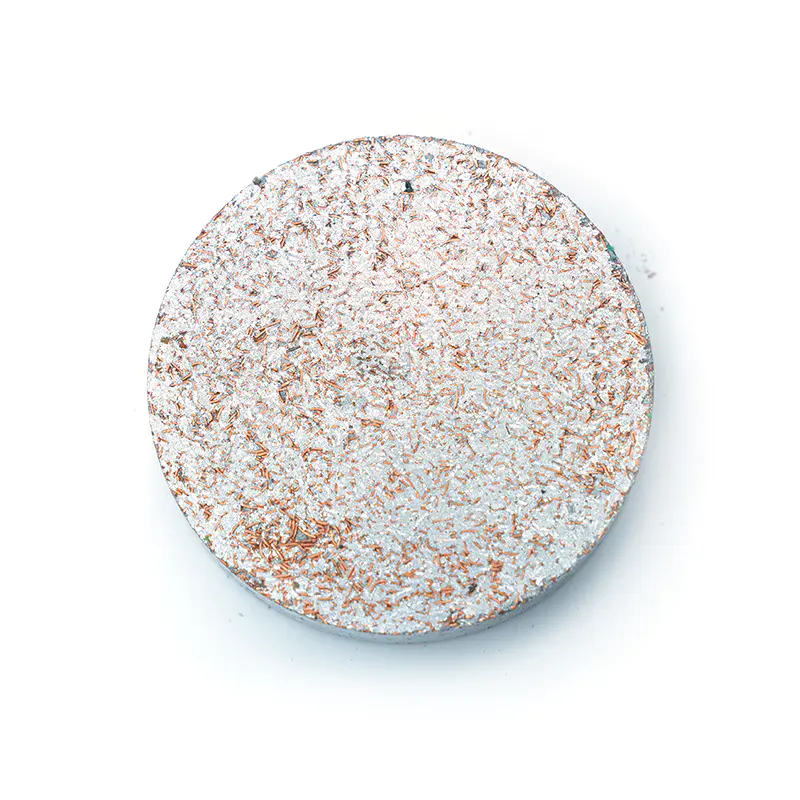

Kupfertabletten sind vorgeformte, gleichmäßige Kupferstücke, die speziell für die Verwendung als Legierungszusätze in geschmolzenem Aluminium hergestellt werden. Sie unterscheiden sich in mehreren Punkten von allgemeinem Kupferschrott oder großen Kathodenblechen:

• Konstantes Gewicht : Tabletten werden in einem bestimmten Gewichtsbereich hergestellt, sodass Bediener eine bekannte Menge Kupfer pro Tablette hinzufügen können. Übliche Gewichte pro Tablette liegen je nach Anwendung zwischen 5 Gramm und 200 Gramm.
• Kontrollierte Geometrie : Tabletten haben eine Form und Größe, die eine einfache Handhabung, Zählung und automatische Fütterung ermöglichen. Üblich sind zylindrische, kissenförmige und brikettförmige Formen.
• Hohe und bekannte Reinheit : Die meisten Kupfertabletten für die Aluminiumlegierung werden aus ETP-Kupfer (Electrolytic Tough Pitch) oder sauerstofffreiem Kupfer hergestellt, wobei der Kupfergehalt typischerweise über 99,90 Prozent liegt.
• Geringe interne Kontamination : Im Gegensatz zu Kupferschrott werden Tabletten so hergestellt, dass der Oxidgehalt, die Oberflächenfeuchtigkeit und Fremdelemente, die die Schmelzqualität beeinträchtigen könnten, minimiert werden.

Fertigungswege

Kupfertabletten werden auf zwei primären Herstellungswegen hergestellt, von denen jeder unterschiedliche Eigenschaften aufweist:

Verdichtung (Brikettierung)

Dabei wird Kupferpulver oder feines Kupfergranulat unter hohem Druck in Tablettenform gepresst. Die resultierenden Tabletten haben eine poröse Struktur, die aufgrund der vergrößerten Oberfläche eine schnellere Auflösung in der Schmelze begünstigen kann. Zu den Schlüsselfaktoren bei der Verdichtung gehören:

• Partikelgrößenverteilung der Kupferbeschickung
• Verdichtungsdruck und Verweilzeit
• Auswahl des Bindemittels (falls vorhanden); Einige Tablettensorten enthalten nur minimale organische Bindemittel, die bei der Zugabe verbrennen

Kompaktierte Tabletten bieten Kostenvorteile bei der Produktion und eignen sich gut für Anwendungen mit hoher Zugabemenge, bei denen eine schnelle Auflösung von Vorteil ist.

Besetzung und Schnitt

Kupfer wird geschmolzen und in kleine Barren oder Stäbe gegossen, die dann in Tablettenform geschnitten oder gestanzt werden. Gegossene Tabletten sind dichter und weisen eine geringere Porosität auf als verdichtete Tabletten. Diese Route bietet:

• Höhere Dichte, wodurch das pro Zugabe benötigte Volumen reduziert wird
• Geringeres Oberflächenoxid-zu-Metall-Verhältnis, was die Metallrückgewinnung verbessern kann
• Vorhersehbareres Auflösungsverhalten für eine präzise Kontrolle der Chemie

Gegossene Tabletten werden im Allgemeinen für Anwendungen bevorzugt, die enge Zusammensetzungsfenster erfordern oder bei denen Schmelztemperatur und Verweilzeit begrenzt sind.

Vorteile in der Gießerei

Die Verwendung von Kupfertabletten bietet mehrere betriebliche Vorteile gegenüber herkömmlichen Zugabemethoden wie Massenkupferkathode, gehacktem Draht oder körnigem Kupfer:

• Dosiergenauigkeit : Vorabgewogene Tabletten ermöglichen es dem Ofenbetreiber, eine genaue Anzahl an Einheiten hinzuzufügen, um den angestrebten Kupfergehalt zu erreichen, wodurch die Notwendigkeit von Zusatzzugaben und erneuten Probenentnahmen reduziert wird.
• Reduzierte Schmelzzeit : Die kleine Einheitsgröße und das hohe Verhältnis von Oberfläche zu Volumen der Tabletten fördern eine schnellere Auflösung im Vergleich zu großen Kathodenblättern oder schweren Barrenabschnitten.
• Geringerer Oxidationsverlust : Kupfer, das der Schmelzoberfläche ausgesetzt ist, kann vor der Auflösung oxidieren. Da Tabletten vollständig eingetaucht sind und sich schnell auflösen, weisen sie im Allgemeinen geringere Oxidationsverluste auf als Formen mit weniger dichter Zugabe.
• Einfache Inventarisierung : Standardisierte Tablettengewichte vereinfachen die Bestandsverwaltung. Betreiber können den Bedarf direkt aus Ladungsgewicht und Zielzusammensetzung berechnen, ohne einzelne Zugaben abzuwägen.
• Automatisierungskompatibilität : Tabletten können problemlos durch Vibrationsförderer, Fördersysteme und Roboterzugabezellen gehandhabt werden, wodurch sie für automatisierte Schmelzvorgänge geeignet sind.

Anwendungspraktiken

Die empfohlene Vorgehensweise zum Hinzufügen von Kupfertabletten zu geschmolzenem Aluminium erfordert mehrere Überlegungen:

• Zugabetemperatur : Kupfertabletten werden in der Regel im Ofen oder in der Gießrinne hinzugefügt, nachdem die Aluminiumgrundladung vollständig geschmolzen ist und die Gießtemperatur erreicht oder nahe daran liegt (typischerweise 700–760 °C für gängige Gießereilegierungen). Höhere Temperaturen erhöhen die Auflösungsgeschwindigkeit, können jedoch die Oxidation beschleunigen.
• Rühren : Mechanisches oder elektromagnetisches Rühren nach der Zugabe fördert eine gleichmäßige Verteilung. Kupfer hat eine höhere Dichte als Aluminium (ungefähr 8,96 g/cm³ gegenüber 2,70 g/cm³), was dazu führt, dass es auf den Ofenboden sinkt, wenn es nicht ausreichend verteilt wird.
• Timing : Bei Legierungen mit reaktiven Elementen wie Magnesium oder Zink sollten Kupfertabletten früh in der Legierungssequenz hinzugefügt werden, um eine ausreichende Mischzeit vor der Zugabe flüchtigerer oder reaktiverer Elemente zu ermöglichen.
• Wiederherstellungsrate : Unter typischen Gießereibedingungen ist die Kupferrückgewinnung aus ordnungsgemäß gehandhabten Tabletten im Allgemeinen hoch – die Rückgewinnungsraten können bei optimierten Zugabeverfahren über 98 Prozent liegen.
